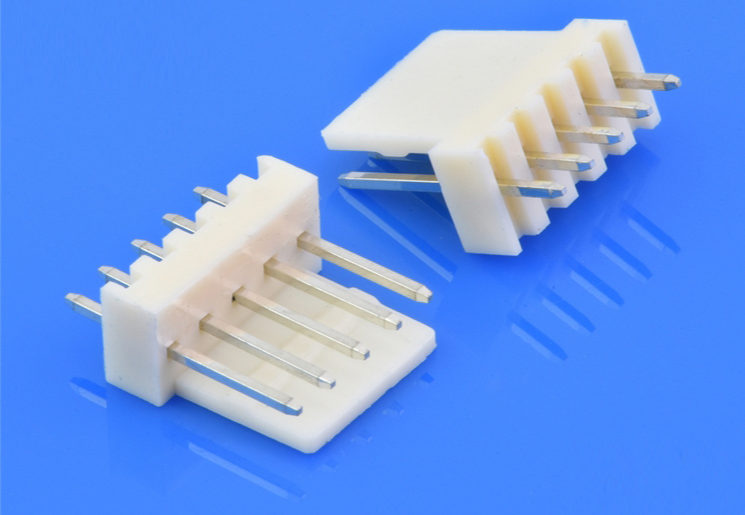

插針接頭或插頭是一種公連接器，帶有一排或兩排金屬插針，固定在塑料底座上。一些制造商提供了兩行以上的針頭。針以均勻的間隔（通常相隔2.54 mm或0.1英寸）隔開，但根據應用情況還有其他間隔。

針座通常是通孔裝置（THD）。也就是說，引腳通過PCB上的鉆孔插入，并焊接在另一側。然而，一些集管是表面安裝器件（SMD）。在這種情況下，引腳彎曲90°并直接安裝（焊接）到PCB表面。接頭可以是直的（垂直的）或直角的（水平連接兩個PCB）。

針座是長條狀，通常帶有36、40或50個針。條帶可切割至所需長度（針數）。各種引腳長度的可用性最大限度地減少了PCB組裝過程中的勞動力。

常見的節距（一個針的中心到下一個針中心之間的距離）為：

5.08 mm（0.200英寸）

1.27 mm（0.050英寸）

3.96 mm（0.156英寸）

2.54 mm（0.100 英寸），帶0.64 mm（0.025 英寸）方形針或精密加工的0.50 mm（0.020 英寸）圓形針座

2.00 mm（0.079 英寸），帶0.50 mm（0.020 英寸）方形針座

封閉式針座也稱為箱形針座，其周圍有一個塑料導向盒（護罩），帶有一個方形切口，以確保連接器不會以錯誤的方式放置。帶帽的針座與帶狀電纜的絕緣位移連接器（IDC）一起使用。

填充或堵塞插座中的一個孔也可以防止誤配。一個錯誤的針接頭的一個針，或一個以錯誤方向旋轉的針接頭，會碰到障礙物，以防止錯誤連接。

查看源圖像

引腳從行的底部到頂部進行編號（計數），然后在下一行的底部開始。對于公接頭，從左側開始，對于母接頭，從右側開始。對于連接到帶狀電纜的接頭，管腳在電纜上按線性編號。在兩行標題中，一行中的管腳具有奇數，另一行中管腳具有偶數。

針頭連接器用于各種電子產品、電器和設備以及儀表的PCB中。
